砂眼產生的原因分析　　一：型腔內沙粒沒清淨。　　二：澆注前從澆道或（huò）冒口等開（kāi）放處侵入了沙粒。　　三：砂型強（qiáng）度不夠，受外力作（zuò）用引起脫落。　　四：澆注不連續或澆注速度太慢導致型腔內沙粒不能順利漂浮到冒口上，而滯留在溫度較低的地方。　　五：溫度太高、澆注速度太（tài）快（kuài）衝刷澆道卷入沙粒。

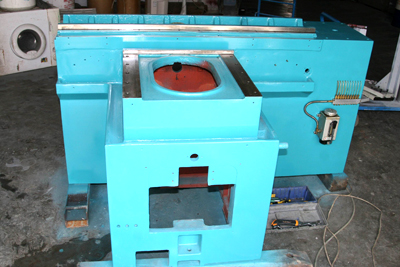

　　鑄造是一種傳統（tǒng）金屬成形行（háng）業，機床床身鑄件生（shēng）產工序多，影響（xiǎng）因素多，質量控製（zhì）難度大，特別的大型機床鑄件，無論從工裝、造型工藝和澆鑄方麵都有很高的要求（qiú），每個細節都處理好。龍其（qí）是鐵水的質量和溫度（dù），對鑄件生產的成敗很（hěn）關鍵（jiàn），對（duì）鑄件材（cái）質和（hé）性能都有影響，裂紋是大（dà）型機床鑄件的一個敏感問題。如果機床鑄件出現裂紋，除了是鑄件結（jié）構本身壁厚差大之外，鐵水材質的性能也是導致（zhì）裂紋產生的原因。　　在設計機床（chuáng）結構時，除了要根據工作條件和（hé）金屬材料性能來確定機床（chuáng）鑄件的幾何形狀，尺寸大小以外，從（cóng）鑄造合金和鑄造工（gōng）藝特性的角（jiǎo）度來考慮設（shè）計的合理性，以避免鑄件的變形、開裂等鑄造缺陷的產生。同時，生產的時候要（yào）根據鑄件結構、重（chóng）量和尺寸大小合理的選擇鑄造工藝，以（yǐ）保證生產出的機床鑄件。　　在生產機床鑄件的過程中（zhōng），機床結構圖紙（zhǐ）在設計的時候要考（kǎo）慮到實際鑄造生（shēng）產過程中的實際問題，避免與機床鑄件鑄造工藝相衝（chōng）突，筋（jīn）板部分要合理布置，筋板布置合理可以大大提高機床（chuáng）鑄件（jiàn）的靜剛度。機床在運行過程中在外力的作用下（xià），鑄（zhù）件將承受彎曲（qǔ）和（hé）扭轉載荷，彎曲和扭轉變（biàn）形的大（dà）小則取決於（yú）機床鑄件的截麵抗彎和（hé）抗扭慣性矩抗彎、抗扭慣性矩大（dà）、變形則小，剛度就高。機床結構的合理布（bù）局可（kě）以（yǐ）顯著地（dì）機床（chuáng）的（de）受（shòu）力狀（zhuàng）況（kuàng），提高機床的剛（gāng）度。另外，鑄件生產時材料中添加了矽（guī）、鋁、鎂、硫、磷等無素，增強的（de）機床鑄件強度（dù），采用的樹脂砂（shā）消失模鑄造工藝，使機床鑄件達到高抗震性及高剛性，提高了機床（chuáng）的（de）穩定性。　　機床鑄件是整個機床的（de）支撐，精度要求很高，機床鑄件要經過退火處理，局部淬硬及表麵淬硬零部件較多有許多機床鑄件隻要求局部（bù）表麵有高的性比如機床工作台，T型槽工作台，落地鏜床工作台等，除少數機床鑄件采（cǎi）用鹽浴爐局部淬硬外，大部分機床鑄件（jiàn）采用局部表麵淬火法。　　機床鑄件要求具（jù）有高的穩定性通常在製作工序中有一次或多次穩定化處理，如去應力退火、自然時效處理等（děng），盡量減（jiǎn）少殘餘內應（yīng）力，以保證鑄鐵工（gōng）作台的穩定性。

　　鑄（zhù）鐵的分類　　一．根據碳在鑄鐵中存在形式的不同（tóng），鑄鐵可分為 　　白口鑄鐵　　碳（tàn）除（chú）少數溶於鐵素體外，其餘的碳都以滲（shèn）碳（tàn）體的形式存在於鑄鐵（tiě）中，其斷口呈銀白色（sè），故稱白口鑄鐵。目（mù）前白口鑄鐵（tiě）主要用作（zuò）煉鋼原料和生（shēng）產可鍛鑄鐵的毛坯。　　灰口鑄鐵　　碳全部或大部分以片狀石墨存在於鑄鐵中，其斷口呈暗灰色（sè），故稱灰口鑄鐵。　　麻口鑄鐵　　碳一部分以石墨形式存在，類似灰口鑄鐵；另一部（bù）分以自由滲碳體形式存（cún）在（zài），類似白口鑄鐵。斷口中呈黑白相間的麻點，故稱麻口（kǒu）鑄鐵。這類鑄鐵也具有較大硬脆性，故工業上也很少應用。　　二（èr）．根據鑄鐵中石墨形態不同，鑄鐵可分為 　　灰（huī）口鑄鐵　　鑄鐵中石墨呈片狀存在。　　可鍛鑄鐵　　鑄鐵（tiě）中石墨呈團絮狀存在。它是由一定成分的白口鑄鐵（tiě）經高溫長時間退火後獲得的。其機械性能（特別是韌性和塑性）較灰口（kǒu）鑄鐵高，故習慣上稱為可鍛鑄鐵（tiě）。　　球墨鑄鐵　　鑄（zhù）鐵中石墨呈球狀存在。它是在鐵水澆注前經球化處理後獲得的。這類鑄鐵不僅機械性能（néng）比灰口鑄（zhù）鐵和可鍛鑄鐵高（gāo），生產工藝比可鍛鑄鐵簡單，而且還可以通過熱（rè）處理進一（yī）步提高其機械性能，所以它在生產中的應用日益廣泛。　　各種（zhǒng）鑄（zhù）鐵的用途　　白口鑄鐵　　白口鑄鐵中（zhōng）的碳（tàn）全部以滲透碳體（Fe3c）形式（shì）存在，因（yīn）斷口呈亮白色。故稱白口鑄鐵，由於有大量硬而脆（cuì）的Fe3c，白口（kǒu）鑄鐵硬度高、脆性大、很難（nán）加工。因此，在工業應用方（fāng）麵很少直接使（shǐ）用，隻用於少數要（yào）求耐磨而（ér）不受衝擊的製件，如拔絲模、球（qiú）磨機鐵球等。大多用作煉鋼和可鍛鑄鐵（tiě）的坯料。　　灰口鑄鐵　　鑄鐵中（zhōng）的碳大部或全部以自由狀態片狀石墨存在。斷口呈灰色。它具有良好鑄造性能（néng）、切削加工性好，減磨性，耐磨性好、加上它熔化配料簡單，成本低、廣泛用於（yú）製造結構複雜鑄件和耐（nài）磨件。　　灰口鑄鐵按基體組織（zhī）不同，分為鐵素體基灰口鑄鐵、珠（zhū）光體（tǐ）--鐵素（sù）體基灰口鑄鐵和珠光體基（jī）灰口鑄鐵（tiě）三類。　　由於灰口鑄鐵內存在片狀石墨，而石墨是一種密（mì）度小，強度低、硬度低、塑性和韌性趨於（yú）零的組分。它的存在如同在鋼的基（jī）體上存在大（dà）量小缺口，即（jí）減少承載麵積，又增加裂紋源，所（suǒ）以灰口鑄鐵強度低（dī）、韌性差，不能進（jìn）行壓力加工。為改善其性能，在澆注前在鐵水中加入一下量的矽鐵，矽鈣等（děng）孕育劑，使珠（zhū）光（guāng）體基體細化。　　可鍛鑄鐵　　可鍛鑄鐵是用碳、矽含量較低的鐵碳合金鑄成白口鑄鐵坯件，再經過長時（shí）間高溫退火處理，使滲碳體分解出團絮狀石墨而成，即可鍛鐵是（shì）一（yī）種經過石（shí）墨化處理的白口鑄鐵。　　可鍛鑄鐵按熱處理後顯（xiǎn）微組織不同（tóng）分兩類；一類是黑心（xīn）可鍛鑄鐵和珠光可鍛鑄鐵。黑心（xīn）可鍛鑄鐵組織主（zhǔ）要是鐵（tiě）素體（F）基本+團絮狀石墨；珠光體可鍛（duàn）鑄鐵組織主要是珠光體（P）基體+團絮狀石墨。另一類是白心可鍛鑄鐵，白心可鍛鑄鐵組（zǔ）織決（jué）定於斷麵尺寸，小斷麵（miàn）的以鐵素體為（wéi）基體，大斷麵的表麵區域為鐵素體、心部為珠光體（tǐ）和（hé）退火碳。　　石墨（mò）變細小而均勻分布，經過這種孕育處理的鑄鐵。稱為孕育鑄鐵。　　球墨鑄鐵　　在鐵水（球墨生鐵）澆注前加一定量的球化劑（常用（yòng）的有矽鐵、鎂等）使鑄鐵中石墨球化。由（yóu）於碳（石墨）以球狀（zhuàng）存在於鑄鐵基體中，改（gǎi）善其對基體的割裂作用，球墨鑄鐵的抗拉強度、屈服強度、塑性、衝擊韌性大大提高。並（bìng）具（jù）有耐磨、減震、工藝性能好（hǎo）、成本低等優（yōu）點，現（xiàn）已（yǐ）廣泛替代可（kě）鍛鑄鐵及部分鑄鋼、鍛鋼件、如曲軸、連杆、軋輥、汽車後橋（qiáo）等。
